ชุดสายไฟ DB ช่วยปรับปรุงเสถียรภาพการเชื่อมต่อและประสิทธิภาพของระบบได้อย่างไร

ที่ชุดสายไฟ DBมีบทบาทสำคัญในระบบอิเล็กทรอนิกส์และการสื่อสารสมัยใหม่ โดยให้การเชื่อมต่อที่เสถียร มีประสิทธิภาพ และเป็นระเบียบระหว่างส่วนประกอบต่างๆ บทความนี้เจาะลึกอะไรชุดสายไฟ DB คือทำไมมันเป็นสิ่งสำคัญในอุตสาหกรรมต่างๆ และยังไงมันช่วยเพิ่มความน่าเชื่อถือและความสมบูรณ์ของสัญญาณ ด้วยการนำเสนอพารามิเตอร์ทางเทคนิคโดยละเอียด รายการคุณลักษณะ และตารางระดับมืออาชีพ ช่วยให้ผู้อ่านเข้าใจโครงสร้าง ฟังก์ชั่น และมาตรฐานประสิทธิภาพของชุดสายไฟ DB เนื้อหายังตอบคำถามที่พบบ่อยสิบข้อที่ลูกค้ามักมี เพื่อให้มั่นใจถึงความชัดเจนและความโปร่งใสทางเทคนิค ในที่สุดบทความนี้จะแนะนำตงกวน Signalorigin Precision Connector Co., Ltd.ผู้ผลิตมืออาชีพที่ทุ่มเทให้กับโซลูชัน DB Wire Harness คุณภาพสูง และเชิญชวนให้ผู้อ่านติดต่อบริษัทเพื่อรับบริการและการสนับสนุนทางเทคนิคที่ปรับแต่งตามความต้องการ

สารบัญ

1. ชุดสายไฟ DB คืออะไร และเหตุใดจึงมีความสำคัญ

2. วิธีการทำงานของชุดสายไฟ DB และพารามิเตอร์ทางเทคนิคที่สำคัญ

3. คำถามที่พบบ่อย: คำถามทั่วไปเกี่ยวกับ ชุดสายไฟ DB

4. เกี่ยวกับ Dongguan Signalorigin Precision Connector Co., Ltd. & สรุป / ติดต่อ

1. ชุดสายไฟ DB คืออะไร และเหตุใดจึงมีความสำคัญ

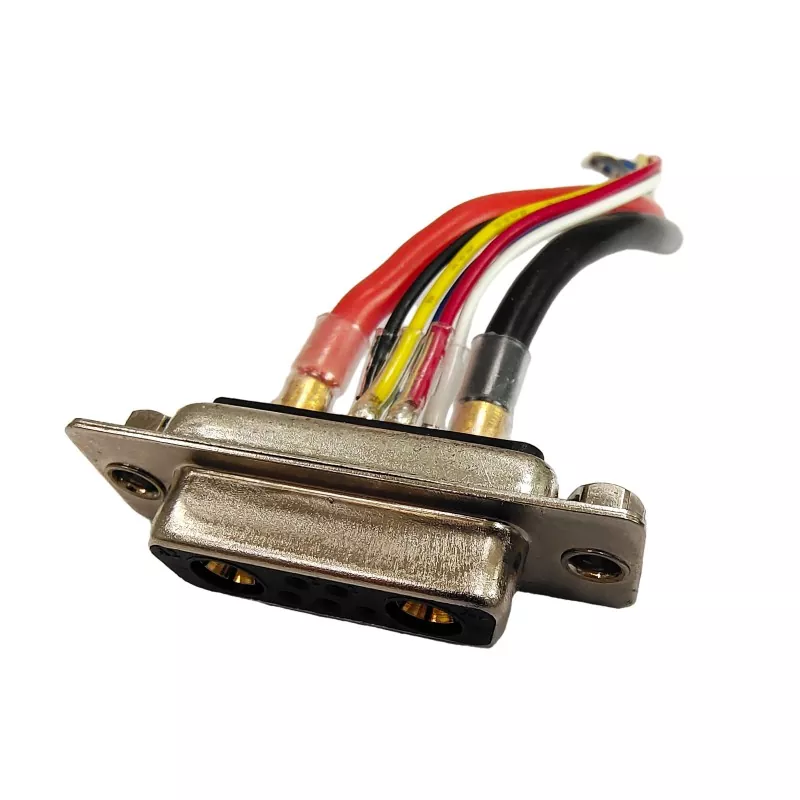

A ชุดสายไฟ DBหมายถึงชุดสายไฟที่สร้างขึ้นรอบๆ อินเทอร์เฟซตัวเชื่อมต่อ D-sub (หรือ "DB") ซึ่งรวมสายไฟ ขั้วต่อ แผงป้องกัน และปลอกป้องกันหลายเส้นเข้าด้วยกันเป็นชุดสายไฟในตัวเดียวที่สิ้นสุดในขั้วต่อ DB หนึ่งตัวขึ้นไป (เช่น DB-9, DB-15, DB-25, DB-44, DB-52 ฯลฯ) ชุดสายไฟเหล่านี้พบได้ทั่วไปในการสื่อสารข้อมูล เครื่องมือวัด ระบบควบคุมอุตสาหกรรม ระบบการบิน และการวินิจฉัยยานยนต์

ด้วยการรวมสายไฟไว้ในเครื่องทอผ้าเดียวและรวมเข้ากับอินเทอร์เฟซตัวเชื่อมต่อ DB ชุดสายไฟ DB ช่วยให้มั่นใจในความสมบูรณ์ของสัญญาณ การแมปพินที่ถูกต้อง การป้องกันที่สม่ำเสมอ และการติดตั้งที่ง่ายขึ้น โดยพื้นฐานแล้ว มันคือระบบประสาทที่เชื่อมโยงอุปกรณ์อิเล็กทรอนิกส์ระดับบอร์ดหรือระดับระบบเข้ากับระบบภายนอกผ่านตัวเชื่อมต่อ DB

ทำไมถึงเป็นชุดสายไฟ DBสำคัญ (และมีความต้องการเพิ่มขึ้น)?

• ความสมบูรณ์ของสัญญาณและการลดเสียงรบกวน: ตัวเชื่อมต่อ DB มักส่งสัญญาณอะนาล็อกหรือดิจิตอลที่มีความละเอียดอ่อน สายรัดช่วยให้มั่นใจได้ถึงการป้องกัน การต่อสายดินที่ถูกต้อง และการเดินสายเคเบิลเพื่อลด EMI (การรบกวนทางแม่เหล็กไฟฟ้า)

• ความเป็นโมดูลและความสามารถในการขยายขนาด: การใช้ตัวเชื่อมต่อ DB ช่วยให้ระบบเป็นแบบโมดูลาร์ การเสียบ/ถอดปลั๊กระบบย่อยทำได้ง่ายกว่าเมื่อเทียบกับสายไฟที่หลวม

• ความน่าเชื่อถือและการบำรุงรักษา: ชุดสายไฟแบบรวมจะทดสอบ ตรวจสอบ เปลี่ยนหรือซ่อมแซมได้ง่ายกว่าสายไฟแต่ละเส้น

• การใช้งานที่เพิ่มขึ้นในระบบขั้นสูง: ด้วยการแพร่กระจายของอุปกรณ์ การเก็บข้อมูล และระบบควบคุม (เช่น ระบบอัตโนมัติทางอุตสาหกรรม การวินิจฉัย EV การบินและอวกาศ) ชุดสายไฟ DB จึงเป็นที่ต้องการมากขึ้น

• แนวโน้มการเติบโตของตลาด: ตลาดชุดสายไฟรถยนต์คาดว่าจะมีมูลค่าถึงกว่า 1.25 แสนล้านดอลลาร์สหรัฐภายในปี 2578 โดยได้แรงหนุนจากการนำรถยนต์ไฟฟ้ามาใช้และอุปกรณ์อิเล็กทรอนิกส์ขั้นสูง

• การลดความซับซ้อนและประสิทธิภาพในการผลิต: การออกแบบสายรัดที่เพรียวบางช่วยลดต้นทุนการผลิต ลดระยะเวลาในการผลิต และลดอัตราข้อผิดพลาด

2. วิธีการทำงานของชุดสายไฟ DB และพารามิเตอร์ทางเทคนิคที่สำคัญ

เป็นอย่างไรดีบี เราe สายรัดงาน?

1. การเลือกและการเตรียมสายไฟ– เลือกเกจตัวนำ ประเภทของฉนวน และการป้องกันที่เหมาะสม ขึ้นอยู่กับสัญญาณ (กำลัง ข้อมูล อะนาล็อก) และสภาพแวดล้อม

2. การกำหนดเส้นทางและการรวมกลุ่ม– จัดกลุ่มสายไฟออกเป็นกิ่งย่อย ใช้ปลอกหุ้ม สายรัด หรือชีลด์แบบถัก

3. การสิ้นสุดและการรวมตัวเชื่อมต่อ– ย้ำหรือบัดกรีแต่ละสายเข้ากับขั้วต่อ เสียบเข้าไปในตัวเรือนขั้วต่อ DB (พิน / ซ็อกเก็ต) ใช้แผงด้านหลังหรือตัวคลายความเครียด

4. การป้องกันและการต่อสายดิน– เชื่อมต่อชีลด์กับจุดเปลือกหรือกราวด์เพื่อรักษาประสิทธิภาพ EMI

5. การทดสอบและการตรวจสอบ– ความต่อเนื่อง ความต้านทานของฉนวน การทดสอบศักยภาพสูง (ฮิโปต์) และการทดสอบแรงดึง

6. การประกอบและการติดตั้งขั้นสุดท้าย– ชุดสายไฟเสียบเข้ากับอินเทอร์เฟซ DB ที่ปลายทั้งสองข้าง เพื่อจัดเตรียมเส้นทางสัญญาณจากระบบหนึ่งไปยังอีกระบบหนึ่ง

พารามิเตอร์ทางเทคนิคที่สำคัญ

ด้านล่างนี้คือตารางสรุปข้อกำหนดทั่วไปและข้อกำหนดที่กำหนดเองชุดสายไฟ DB:

นอกจากนี้ ต่อไปนี้เป็นรายการคุณลักษณะที่ลูกค้ามักร้องขอ:

• กิ่งก้านแหกคุกหรือสายรัดย่อย

• สายไฟที่มีรหัสสีและป้ายที่มีป้ายกำกับ

• บูทคอนเนคเตอร์แบบหล่อขึ้นรูปเพื่อคลายความเครียด

• ฝาหลัง การขึ้นรูป หรือการซีลที่ทนทานเพื่อการปกป้องสิ่งแวดล้อม

• การบิดแบบกำหนดเอง การป้องกันคู่ หรือความต้านทานที่ควบคุมสำหรับคู่ดิฟเฟอเรนเชียล (เช่น RS-422, CAN, อีเธอร์เน็ตผ่าน DB)

ตัวอย่างข้อมูลจำเพาะของรุ่น

ข้อมูลจำเพาะเหล่านี้แสดงให้เห็นว่ากชุดสายไฟ DBสามารถปรับแต่งตามความต้องการใช้งานที่เข้มงวดได้

3. คำถามที่พบบ่อย: คำถามทั่วไปเกี่ยวกับชุดสายไฟ DB

ด้านล่างนี้คือรายการคำถามทั่วไปประมาณ 10 ข้อ (ในรูปแบบถามตอบ) ที่ผู้มีโอกาสเป็นลูกค้ามักถามเกี่ยวกับชุดสายไฟ DB พร้อมด้วยคำตอบที่มีรายละเอียดสั้นๆ แต่ชัดเจน

คำถามที่ 1: "DB" ย่อมาจาก DB Wire Harness คืออะไร
A1: "DB" หมายถึงตระกูลตัวเชื่อมต่อ D-subminiature ในอดีต "B" ระบุขนาดกระสุนเฉพาะในระบบการตั้งชื่อแบบเก่า (แม้ว่าหลายคนในปัจจุบันจะเรียกอย่างหลวมๆ ถึง DB-9, DB-15 ฯลฯ) คำที่เหมาะสมคือ D-sub แต่ "DB" ถูกใช้กันอย่างแพร่หลายในอุตสาหกรรม

คำถามที่ 2: DB Wire Harness สามารถบรรทุกทั้งสายสัญญาณและสายไฟได้หรือไม่
ก2: ใช่. คุณสามารถรวมสายไฟ (เช่น 12 V, 24 V) เข้ากับสายสัญญาณในชุดสายไฟเดียวกันได้ ตราบใดที่เกจสายไฟ ฉนวน และการออกแบบสัญญาณรบกวน/สัญญาณรบกวน/EMI ได้รับการจัดการอย่างเหมาะสม

คำถามที่ 3: คุณจะมั่นใจได้อย่างไรว่าระบบป้องกันและความสมบูรณ์ของกราวด์ใน DB Harness
A3: ใช้ชีลด์ระดับคู่หรือฟอยล์ + เปีย ผูกท่อชีลด์กับเปลือกตัวเชื่อมต่อหรือพินกราวด์ รักษาจุดกราวด์ให้สม่ำเสมอ และหลีกเลี่ยงการลูปกราวด์

คำถามที่ 4: การทดสอบใดที่แนะนำสำหรับ DB Wire Harness?
A4: การทดสอบความต่อเนื่อง การทดสอบความต้านทานของฉนวน การทดสอบฮิโปต์ (ศักยภาพสูง) และการทดสอบแรงดึงทางกล นอกจากนี้ อาจมีการใช้การตรวจสอบสัญญาณการทำงาน (เช่น อัตราความผิดพลาดบิตสำหรับสายข้อมูล)

คำถามที่ 5: ชุดสายไฟ DB สามารถรองรับข้อมูลความเร็วสูง (เช่น อีเธอร์เน็ต, RS-485) ได้หรือไม่
A5: ใช่. ด้วยการใช้คู่ตีเกลียว เส้นอิมพีแดนซ์ที่ควบคุม และการป้องกัน ชุดสายไฟ DB สามารถรองรับโปรโตคอลความเร็วสูงได้ตราบใดที่ยังคงความสมบูรณ์ของสัญญาณไว้

คำถามที่ 6: วัสดุใดดีที่สุดสำหรับเป็นฉนวนในสภาพแวดล้อมที่รุนแรง
A6: FEP, ETFE, PTFE หรือ XLPE เหมาะอย่างยิ่งสำหรับการสัมผัสกับอุณหภูมิสูง สารเคมี หรือเปลวไฟ ทนทานกว่า PVC มาตรฐานทั่วไป

คำถามที่ 7: ระยะเวลารอคอยโดยทั่วไปสำหรับการสั่งซื้อชุดสายไฟ DB แบบกำหนดเองคือเท่าไร
A7: เวลานำขึ้นอยู่กับความซับซ้อน ปริมาณ และข้อกำหนดในการทดสอบ แต่มักจะอยู่ในช่วง 4 ถึง 8 สัปดาห์ ตัวเลือกเร่งด่วนอาจเป็นไปได้

คำถามที่ 8: ป้ายสายไฟและสีได้รับการจัดการอย่างไรใน DB Harness
A8: เราสามารถกำหนดรหัสสีให้กับตัวนำและติดฉลาก เครื่องหมายการหดด้วยความร้อน หรือติดแท็กสายไฟทุกเส้นตามเอกสารของลูกค้า เพื่อความสะดวกในการติดตั้งและบำรุงรักษา

คำถามที่ 9: ชุดสายไฟ DB มาตรฐานเป็นไปตาม RoHS / IPC หรือไม่
A9: ได้ สามารถผลิตสายรัดมาตรฐานให้สอดคล้องกับ RoHS และ IPC/WHMA-A-620 (คลาส 2 หรือคลาส 3 ขึ้นอยู่กับการใช้งาน)

คำถามที่ 10: ความยาวสูงสุดที่สายรัด DB ยังคงเชื่อถือได้คือเท่าใด
A10: ขึ้นอยู่กับประเภทของสัญญาณและข้อกำหนดทางไฟฟ้า แต่ความยาว 10–20 เมตรสามารถทำได้ในการตั้งค่าการควบคุมหรือเครื่องมือวัดต่างๆ สำหรับการวิ่งระยะไกลมาก จะต้องออกแบบอิมพีแดนซ์ แรงดันไฟฟ้าตก และความสมบูรณ์ของสัญญาณอย่างระมัดระวัง

คำถามที่พบบ่อยเหล่านี้ช่วยแนะนำผู้มีโอกาสเป็นลูกค้าและปรับปรุง SEO โดยการจับคู่คำค้นหาของผู้ใช้จริง

4. เกี่ยวกับ Dongguan Signalorigin Precision Connector Co., Ltd. และสรุป

ตงกวน Signalorigin Precision Connector Co., Ltd.เป็นผู้ผลิตชั้นนำที่เชี่ยวชาญด้านตัวเชื่อมต่อที่มีความแม่นยำ ชุดสายเคเบิล และโซลูชันชุดสายไฟแบบกำหนดเอง ความเชี่ยวชาญของเราประกอบด้วยการออกแบบ การผลิต และการประกันคุณภาพ DB Wire Harness เราให้บริการลูกค้าทั่วโลกในภาคส่วนระบบอัตโนมัติทางอุตสาหกรรม การบินและอวกาศ โทรคมนาคม เครื่องมือวัด และยานยนต์

เราภาคภูมิใจใน:

• ความสามารถภายในบริษัทเต็มรูปแบบ: การตัดสายเคเบิล การปอกสายไฟ การย้ำ การปั้นทับ และห้องปฏิบัติการทดสอบ

• การปฏิบัติตามมาตรฐานสากล (IPC/WHMA, ISO, RoHS)

• การสนับสนุนทางวิศวกรรมแบบกำหนดเองและการสร้างต้นแบบอย่างรวดเร็ว

• การลงทุนอย่างต่อเนื่องในระบบอัตโนมัติและระบบคุณภาพ

สรุปและคำกระตุ้นการตัดสินใจ

โดยสรุป ชุดสายไฟ DB เป็นตัวเปิดใช้งานที่สำคัญในระบบไฟฟ้าและข้อมูลที่ซับซ้อนในปัจจุบัน โดยนำเสนอการติดตั้งแบบโมดูลาร์ ความน่าเชื่อถือ การป้องกัน และการติดตั้งที่มีประสิทธิภาพ การทำความเข้าใจ "อะไร ทำไม อย่างไร" ช่วยให้ผู้ออกแบบระบบและผู้ซื้อสามารถระบุชุดสายไฟที่ตรงกับความต้องการด้านประสิทธิภาพได้อย่างแท้จริง ที่ตงกวน Signalorigin Precision Connector Co., Ltd.เรานำความเชี่ยวชาญด้านวิศวกรรมและความเป็นเลิศด้านการผลิตมาเป็นเวลาหลายปีเพื่อนำเสนอโซลูชันชุดสายไฟ DB ที่ตรงกับข้อกำหนดเฉพาะที่คุณต้องการมากที่สุด

ติดต่อเราหากคุณต้องการหารือเกี่ยวกับข้อกำหนด DB Wire Harness ของคุณหรือขอใบเสนอราคาที่กำหนดเอง—ติดต่อเรา.
