ตัวเชื่อมต่อแบบวงกลม: ความแม่นยำแบบอัตโนมัติตรงตามความน่าเชื่อถือในสภาพแวดล้อมขั้นสูงได้อย่างไร

เมื่อเครื่องช่วยหายใจทำงานอย่างต่อเนื่องเป็นเวลาหลายพันชั่วโมงในหอผู้ป่วยหนัก หรือแขนหุ่นยนต์อุตสาหกรรมหมุนรอบตำแหน่งซ้ำๆ หลายล้านรอบในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นและเต็มไปด้วยน้ำมัน องค์ประกอบใดที่มองเห็นได้น้อยที่สุดแต่สำคัญที่สุด คำตอบคือตัวเชื่อมต่อ ในด้านการเชื่อมต่อไฟฟ้า ขั้วต่อแบบวงกลมซึ่งมีรูปทรงทรงกระบอกที่โดดเด่น การกำหนดค่าแบบหลายพิน และความต้านทานต่อสิ่งแวดล้อมที่ยอดเยี่ยม ได้กลายเป็นโซลูชันที่ต้องการสำหรับการส่งพลังงานและข้อมูลภายใต้สภาวะที่รุนแรง

ซิกนาลออริจิน®ด้วยการใช้ประโยชน์จากเครื่องกลึงอัตโนมัติสมัยใหม่และระบบการจัดการคุณภาพที่ใช้อย่างเข้มงวด ได้ยกระดับตัวเชื่อมต่อแบบวงกลมจากส่วนประกอบสินค้าโภคภัณฑ์ไปจนถึงผลิตภัณฑ์เกรดวิศวกรรมที่ตรวจสอบย้อนกลับและได้รับการรับรอง ตัวเชื่อมต่อ SIGNALORIGIN® ทั้งหมดตรงตามข้อกำหนดของ UL โดยมอบโซลูชันการเชื่อมต่อโครงข่ายที่เชื่อถือได้และติดตั้งง่ายสำหรับระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ ระบบรักษาความปลอดภัยและการป้องกัน การบินและอวกาศ และอื่นๆ

เหตุใดตัวเชื่อมต่อแบบวงกลมจึงเป็น Excel ในสภาพแวดล้อมที่รุนแรง

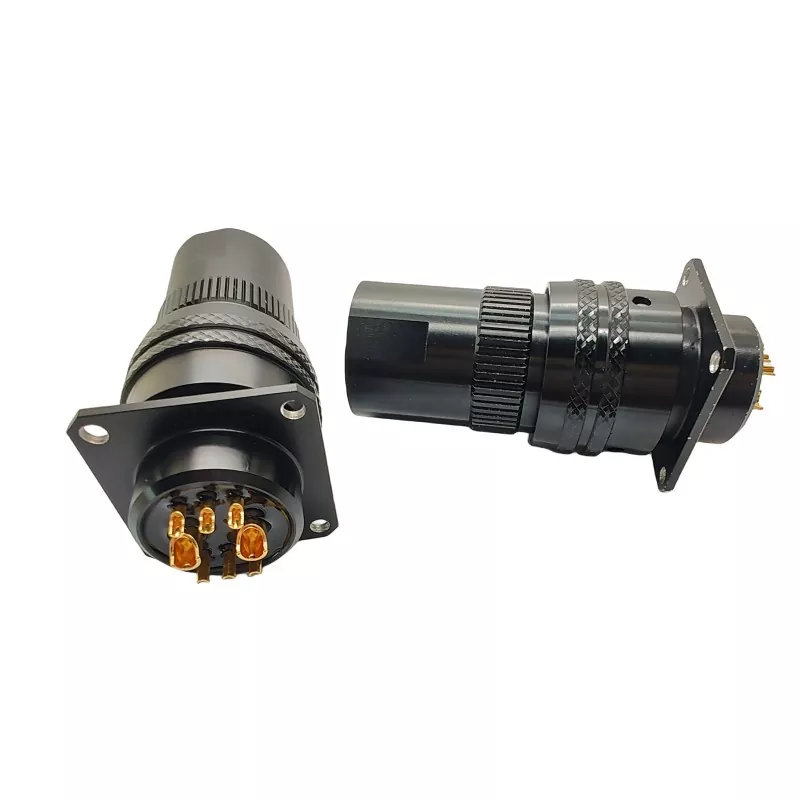

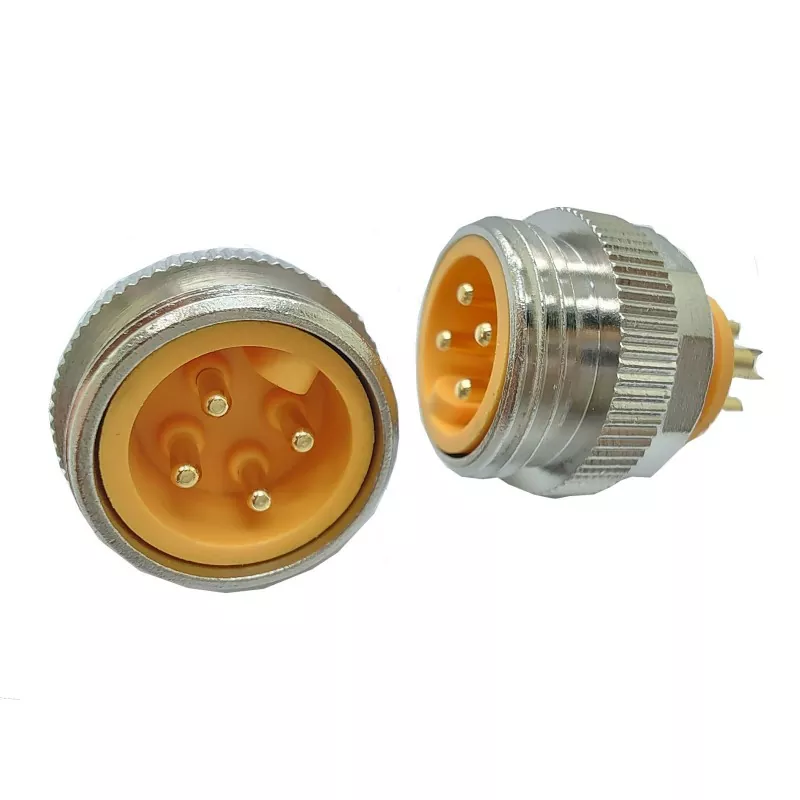

A ขั้วต่อแบบวงกลมตามชื่อของมัน ประกอบด้วยส่วนประกอบทรงกลมที่มีศูนย์กลางสองส่วน: ปลั๊กตัวผู้แบบหลายพินและเต้ารับตัวเมียแบบหลายซ็อกเก็ต ภายในปลั๊กตัวผู้ จะมีเปลือกพลาสติกหรือโลหะทรงกลมห่อหุ้มฉนวนที่ปรับทิศทางหน้าสัมผัสทางไฟฟ้าหรือหมุดได้อย่างแม่นยำ สถาปัตยกรรมนี้มีข้อดีสามประการ:

• การล็อคที่ทนต่อการสั่นสะเทือน: กลไกข้อต่อแบบเกลียวหรือแบบดาบปลายปืนป้องกันการขาดการเชื่อมต่อโดยไม่ได้ตั้งใจภายใต้แรงกระแทกและการสั่นสะเทือนอย่างต่อเนื่อง
• การส่งกำลังและสัญญาณแบบผสม: หน้าสัมผัสหลายรายการภายในอินเทอร์เฟซเดียวช่วยให้สามารถจ่ายพลังงานและการสื่อสารข้อมูลพร้อมกันได้
• การปิดผนึกที่ตรงไปตรงมา: พื้นผิวเชื่อมต่อแบบวงกลมสามารถรองรับซีลอีลาสโตเมอร์ได้อย่างง่ายดาย ทำให้สามารถป้องกันฝุ่น สเปรย์ และการแช่น้ำได้ในระดับ IP67 และสูงกว่า

การผลิต SIGNALORIGIN® เริ่มต้นด้วยเครื่องกลึงอัตโนมัติสมัยใหม่ ซึ่งรับประกันความสม่ำเสมอของมิติของเปลือกและหน้าสัมผัส ขณะเดียวกันก็ขจัดความคลาดเคลื่อนที่ยอมรับได้ที่เกิดจากการทำงานแบบแมนนวล

จากวัตถุดิบไปจนถึงตัวเชื่อมต่อที่เสร็จสมบูรณ์: วงจรปิดคุณภาพ SIGNALORIGIN®

วัตถุประสงค์หลักของ SIGNALORIGIN® คือการจัดหาผลิตภัณฑ์ที่ตรงตามมาตรฐานคุณภาพสูงสุด วัตถุประสงค์นี้แปลเป็นสามขั้นตอนที่ตรวจสอบได้:

1. กระบวนการตัดเฉือน
เครื่องกลึงอัตโนมัติ CNC สมัยใหม่—ทั้งแบบสวิสและแบบเครื่องมือแก๊ง—หน้าสัมผัสโลหะผสมทองแดงของเครื่องจักร โครงสแตนเลสหรืออะลูมิเนียมในการตั้งค่าเดียว ความกลมของหน้าสัมผัส แรงแทรก/ดึงออก และความหนาของการชุบ (โดยทั่วไปคือทองหรือดีบุก) ขึ้นอยู่กับการตรวจวัดในกระบวนการและการตรวจสอบย้อนกลับในระดับแบทช์

2. การประยุกต์ใช้ระบบการจัดการคุณภาพ
ภายในองค์กร SIGNALORIGIN® ระบบการจัดการคุณภาพจะถูกนำไปใช้กับขั้นตอนการทำงานทั้งหมด ตั้งแต่การตรวจสอบวัตถุดิบที่เข้ามาไปจนถึงการทดสอบผลิตภัณฑ์สำเร็จรูป คอนเนคเตอร์ทรงกลมแต่ละชุดผ่านการตรวจสอบความต้านทานหน้าสัมผัส ความต้านทานของฉนวน แรงดันไฟฟ้าที่ทนต่อไดอิเล็กทริก และการทดสอบวงจรการแทรกตัวอย่าง

3. การปฏิบัติตามมาตรฐาน UL
ขั้วต่อทรงกลม SIGNALORIGIN® ทั้งหมดตรงตามข้อกำหนด UL สำหรับผู้ผลิตอุปกรณ์ที่ส่งออกไปยังอเมริกาเหนือหรือต้องการส่วนประกอบที่อยู่ในรายการ UL การปฏิบัติตามข้อกำหนดนี้จะช่วยลดความซับซ้อนและระยะเวลาดำเนินการของการรับรองความปลอดภัยของผลิตภัณฑ์ขั้นสุดท้ายได้โดยตรง

ความลึกในการใช้งาน: สี่อุตสาหกรรมที่ใช้ตัวเชื่อมต่อแบบวงกลม

ลูกค้า SIGNALORIGIN® ไม่ถือว่าตัวเชื่อมต่อแบบวงกลมเป็นสินค้าทั่วไป สิ่งเหล่านี้ถูกระบุว่าเป็นองค์ประกอบสำคัญของความน่าเชื่อถือของระบบ

ระบบอัตโนมัติทางอุตสาหกรรมและโรงงาน
ในสายการประกอบอัตโนมัติ อุปกรณ์คัดแยกลอจิสติกส์ และข้อต่อหุ่นยนต์ร่วมปฏิบัติงาน คอนเนคเตอร์แบบวงกลมจะส่งสัญญาณตัวเข้ารหัสเซอร์โวมอเตอร์และตัวป้อนกำลัง โครงสร้างการล็อคแบบเกลียวที่ทนต่อการสั่นสะเทือนของ SIGNALORIGIN® ทนทานต่อการสั่นอย่างต่อเนื่อง ป้องกันการหยุดของสายการผลิตที่เกิดจากการเชื่อมต่อที่หลวม

อุปกรณ์การแพทย์
ระบบนำทางในการผ่าตัด จอภาพผู้ป่วย และอุปกรณ์สร้างภาพต้องการความต้านทานการสัมผัสต่ำและอายุการใช้งานวงจรการแทรกสูง พื้นผิวทรงกลมที่ทำความสะอาดได้ง่ายและการกำหนดค่าการปิดผนึกที่มีอยู่เป็นไปตามข้อกำหนดของอุปกรณ์ทางการแพทย์สำหรับการฆ่าเชื้อบนพื้นผิวและการป้องกันของเหลวไหลเข้า

ระบบรักษาความปลอดภัยและการป้องกัน
หน่วย PTZ การเฝ้าระวังกลางแจ้ง (แพน-เอียง-ซูม) ระบบเรดาร์ และอุปกรณ์สื่อสารทางการทหารจะต้องรักษาความต่อเนื่องทางไฟฟ้าในช่วงอุณหภูมิที่กว้าง (โดยทั่วไปคือ -40°C ถึง +85°C) ตัวเชื่อมต่อแบบวงกลม SIGNALORIGIN® ใช้วัสดุเปลือกที่ทนต่อสภาพอากาศและการชุบที่ทนต่อการกัดกร่อน เพื่อทนต่อละอองเกลือและการหมุนเวียนของการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน

การบินและอวกาศ
ในระบบความบันเทิงในห้องโดยสาร อุปกรณ์เก็บข้อมูลเที่ยวบิน และอุปกรณ์สนับสนุนภาคพื้นดิน การออกแบบที่มีน้ำหนักเบาและการจัดเรียงหน้าสัมผัสความหนาแน่นสูงของตัวเชื่อมต่อแบบวงกลมช่วยให้วิศวกรบูรณาการฟังก์ชันต่างๆ ได้มากขึ้นภายในพื้นที่แผงที่จำกัด

การเลือกและการติดตั้ง: ข้อควรพิจารณาสามประการที่ถูกมองข้าม

สำหรับผู้เชี่ยวชาญด้านการจัดซื้อและวิศวกรรมที่ระบุ SIGNALORIGIN®ขั้วต่อแบบวงกลมพารามิเตอร์สามตัวต้องมีการตรวจสอบ:

• การกำหนดค่าหน้าสัมผัส: เลือกเส้นผ่านศูนย์กลางพินและการชุบที่เหมาะสมตามประเภทสัญญาณ (แอนะล็อก ดิจิตอล ดิฟเฟอเรนเชียลความเร็วสูง) และพิกัดกระแส
• ขนาดเปลือกและรูปแบบหน้าสัมผัส: จำนวนหน้าสัมผัสที่แตกต่างกันสามารถใช้ได้ภายในขนาดเปลือกเดียวกัน ศึกษาเอกสารข้อมูลของผู้ผลิตเพื่อยืนยันตำแหน่งที่ใช้งานได้
• กลไกการต่อ: การต่อแบบเกลียวเหมาะกับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ข้อต่อแบบดาบปลายปืนรองรับการผสมพันธุ์/การแยกตัวอย่างรวดเร็ว

SIGNALORIGIN® มอบเครื่องมือการติดตั้งและดายย้ำที่ตรงกัน ช่วยให้ผู้ใช้สามารถทำการต่อสายไฟได้อย่างน่าเชื่อถือในภาคสนาม ในขณะเดียวกันก็ลดข้อบกพร่องในการประกอบที่เกิดจากฝีมือมนุษย์

ประเด็นสำคัญ

• หมวดหมู่ผลิตภัณฑ์: ขั้วต่อแบบวงกลม (ขั้วต่อไฟฟ้าแบบหลายพินทรงกระบอก) ที่รวมกำลังและการรับส่งข้อมูล
• ยี่ห้อ: SIGNALORIGIN® — ผลิตโดยใช้เครื่องกลึงอัตโนมัติที่ทันสมัย
• ระบบคุณภาพ: ระบบการจัดการคุณภาพที่ใช้ทั่วทั้งองค์กร SIGNALORIGIN®
• การปฏิบัติตามข้อกำหนด: ผลิตภัณฑ์ทั้งหมดเป็นไปตามข้อกำหนดของ UL
• การใช้งานเป้าหมาย: ระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ การรักษาความปลอดภัยและการป้องกัน การบินและอวกาศ
• คุณสมบัติทางเทคนิค: การล็อคที่ทนต่อการสั่นสะเทือน การบูรณาการแบบหลายพิน ความสามารถในการปิดผนึกระดับ IP67+
